01：功能特點
支持多路輸入:HDMI,DVI,VGA,2*CVBS
亮度調節，對比度 ,清晰度、色度調節
支持自定義分辨率
支持畫面凍結
遙控器控制 ，
任意通道無縫切換、淡入淡出
支持EDID管理 支持多功能鎖鍵
顯示屏測試 HDMI、VGA、DVI音視頻同步傳輸
智能走點
02：型號參數

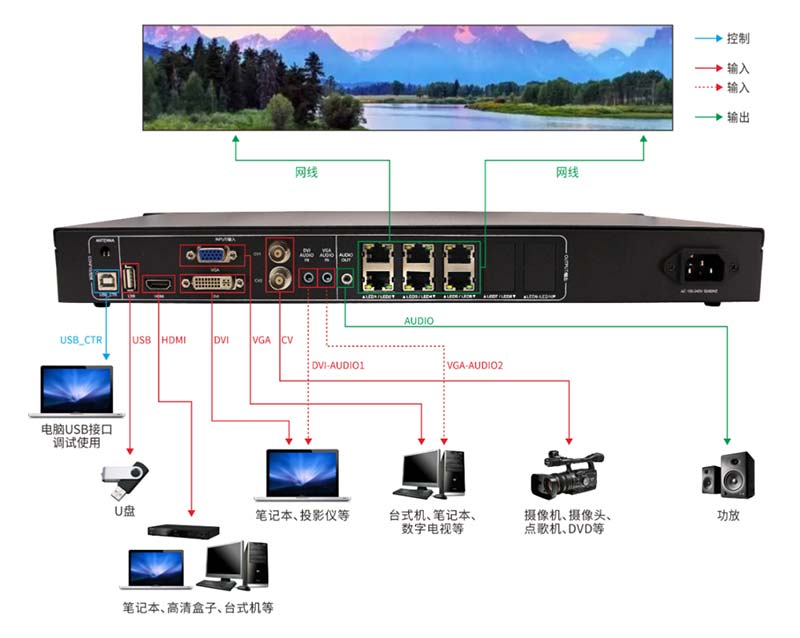

03：系統拓撲圖
04：硬件介紹

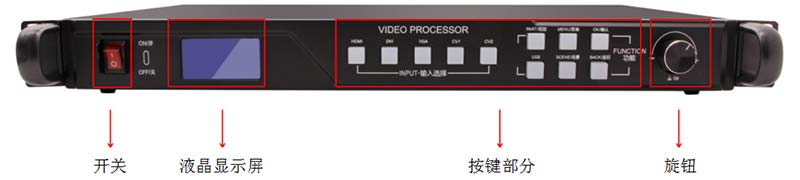

| 開關 | 電源開關 |
| 液晶顯示屏 | 顯示用戶操作的詳細提示 |
| 旋鈕 | 調節LED屏分辨率的大小和確認等 |
| 按鍵部分說明 | |||
| HDMI | HDMI信號輸入選擇鍵 | PART/局部 | 局部/全屏切換 |
| DVI | DVI信號輸入選擇鍵 | MENU/菜單 | 進入高級設置模式 |
| VGA | VGA信號輸入選擇鍵 | OK/確認 | 選項確認鍵 |
| CV1 | CV1信號輸入選擇鍵 | BACK/返回 | 返回上一級菜單/鎖定功能 |
| CV2 | CV2信號輸入選擇鍵 | SCENE/場景 | 預設場景調用鍵 |

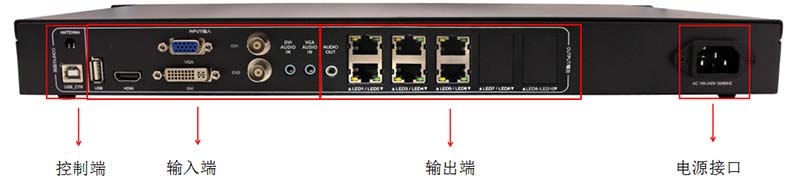

| CONFIG/控制端 | INPUT/信號輸入端 | OUTPUT/信號輸出端 | |||
| ANTENNA | 遙控器天線接口 | HDMI | HDMI輸入端口 | AUDIO | 音頻輸出接口 |
| USB_CTR | 系統調試接口 | VGA | VGA輸入端口 | S1/S2/S3/ S4/S5/S6 |
網口工作指示燈 |
| DVI | DVI輸入端口 | LED1/LED2/LED3/ LED4/LED5/LED6 |
輸出網口 | ||
| CV1/CV2 | CV輸入端口 | ||||
| AUDIO1 | DVI音頻輸入接口 | ||||
| AUDIO2 | VGA音頻輸入接口 | ||||

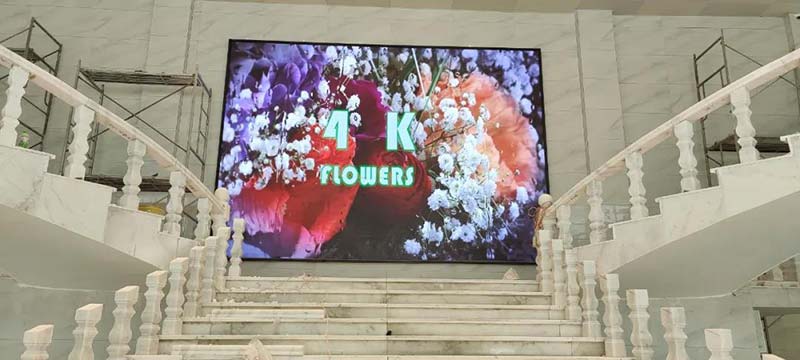

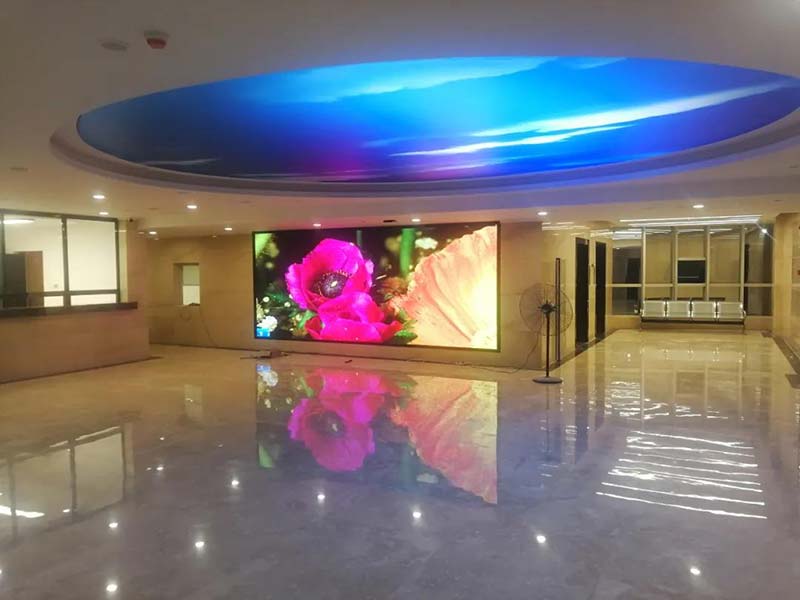

05：應用案例
成都某醫院，中航二合一主控Z4，P2.5為您展現視覺精彩！
河南某園區，室內P2中航戰狼系列接收卡+二合一超級主控帶載！

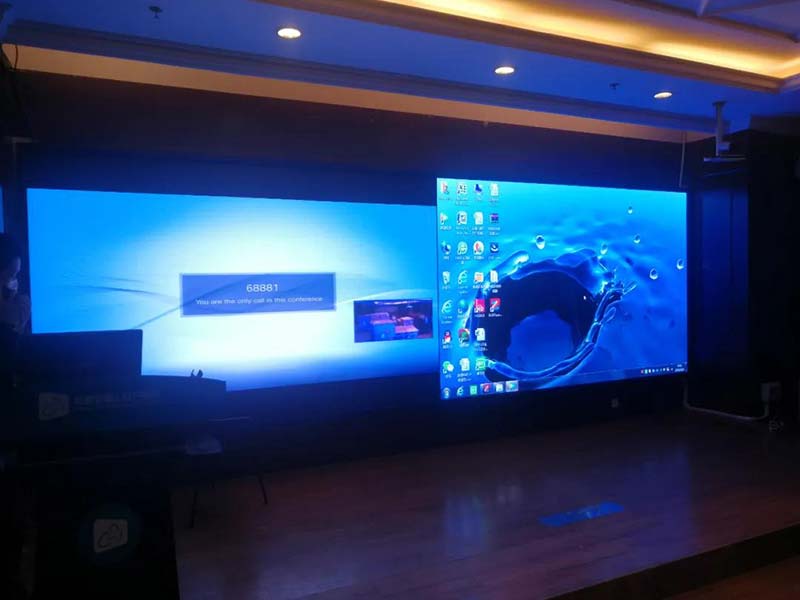

四川某醫院會(huì )議廳，中航Z6L超級主控，9929驅動芯片，刷新3840，中航戰狼接收卡!
